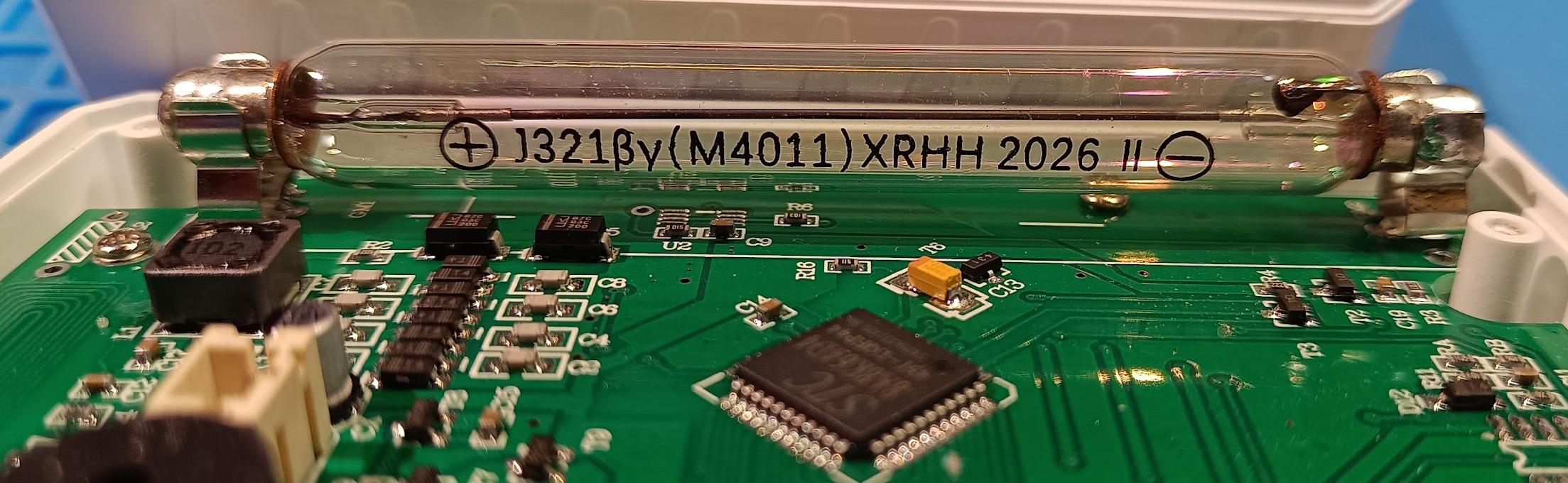

Najważniejszym elementem urządzenia jest rurka Geigera. Ten konkretny Licznik Geigera XR1pro został wyposażony w tubę o oznaczeniu J321 ( M4011 ), która nie reaguje na światło UV.

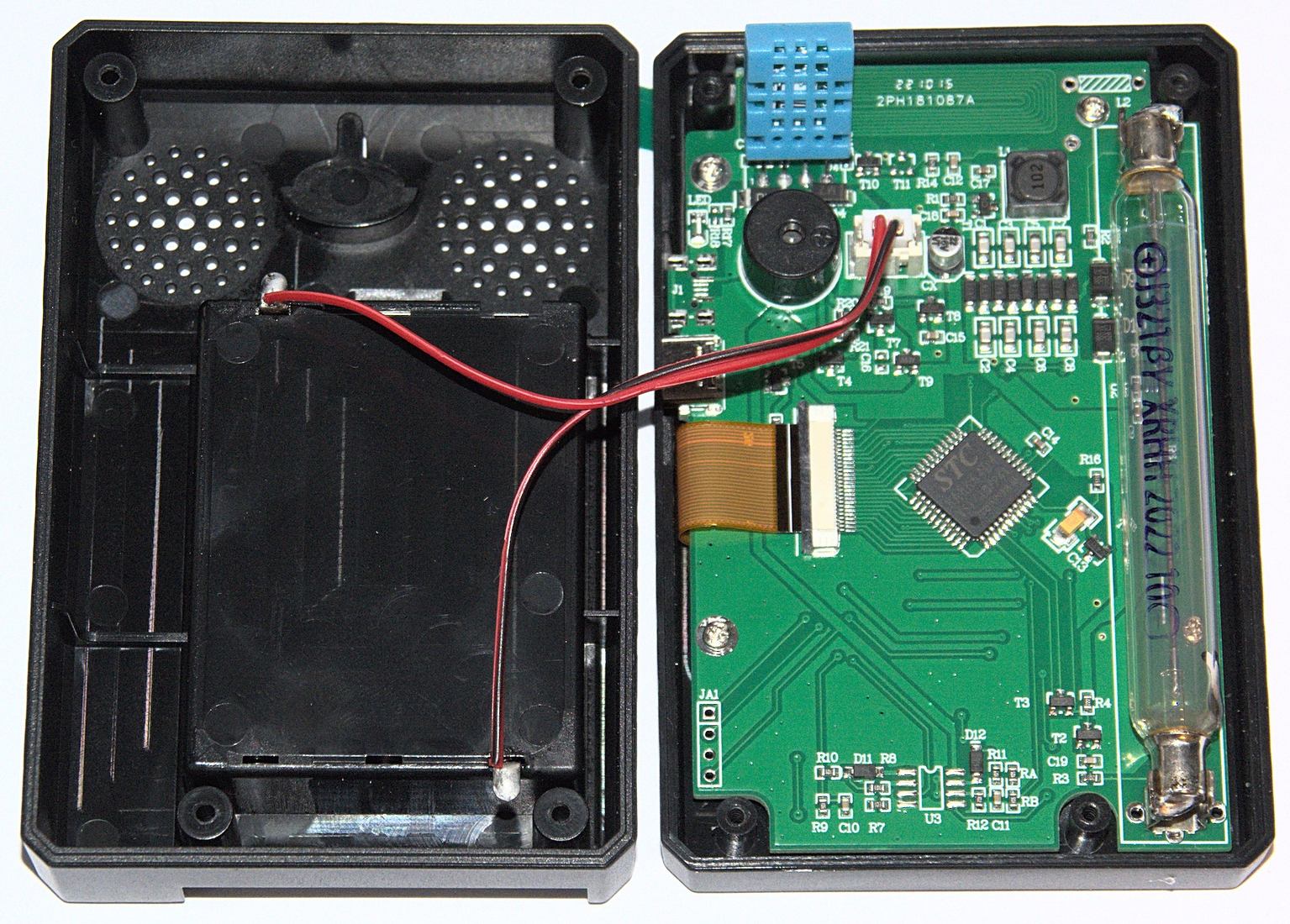

Widok przed modyfikacjami
Widok przed modyfikacjami. Po prawej stronie widoczna jest rura Geigera typu J321. Jest ona wlutowana i blokuje dostęp do śruby pod nią co powoduje, że ryzykowne jest dalsze demontowanie przyrządu. Dostęp do styków klawiszy, które są pod spodem, uzyskałem z miejsc na widocznej górnej stronie płytki.
Widoki po modyfikacjach

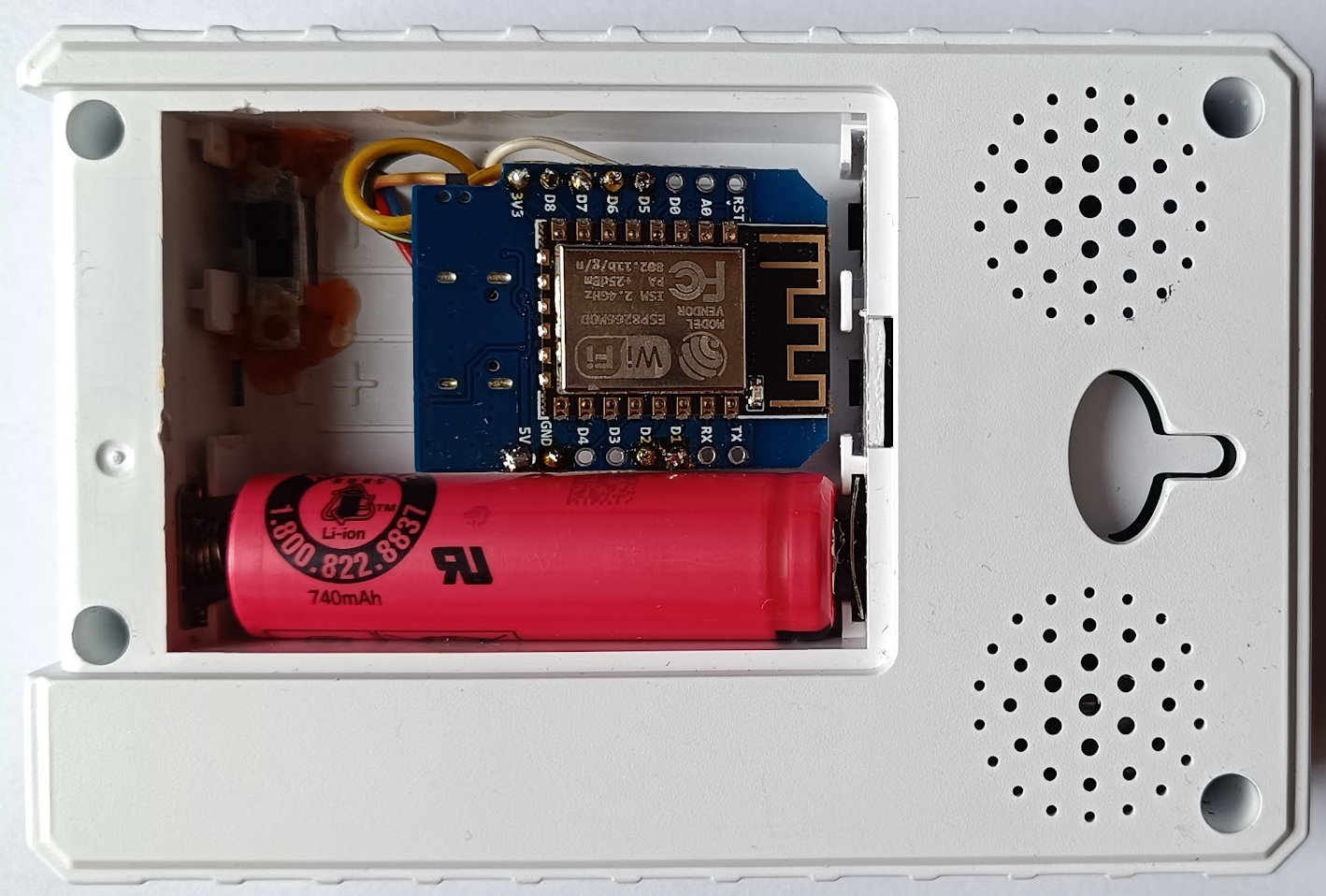

Miejsce na trzy baterie AA zostało wykorzystane na jedno ogniwo Li-on i kontroler ESP8266 D1mini. Ogniwo zapewnia więcej niż 6 godzin pracy urządzenia i to OnLine

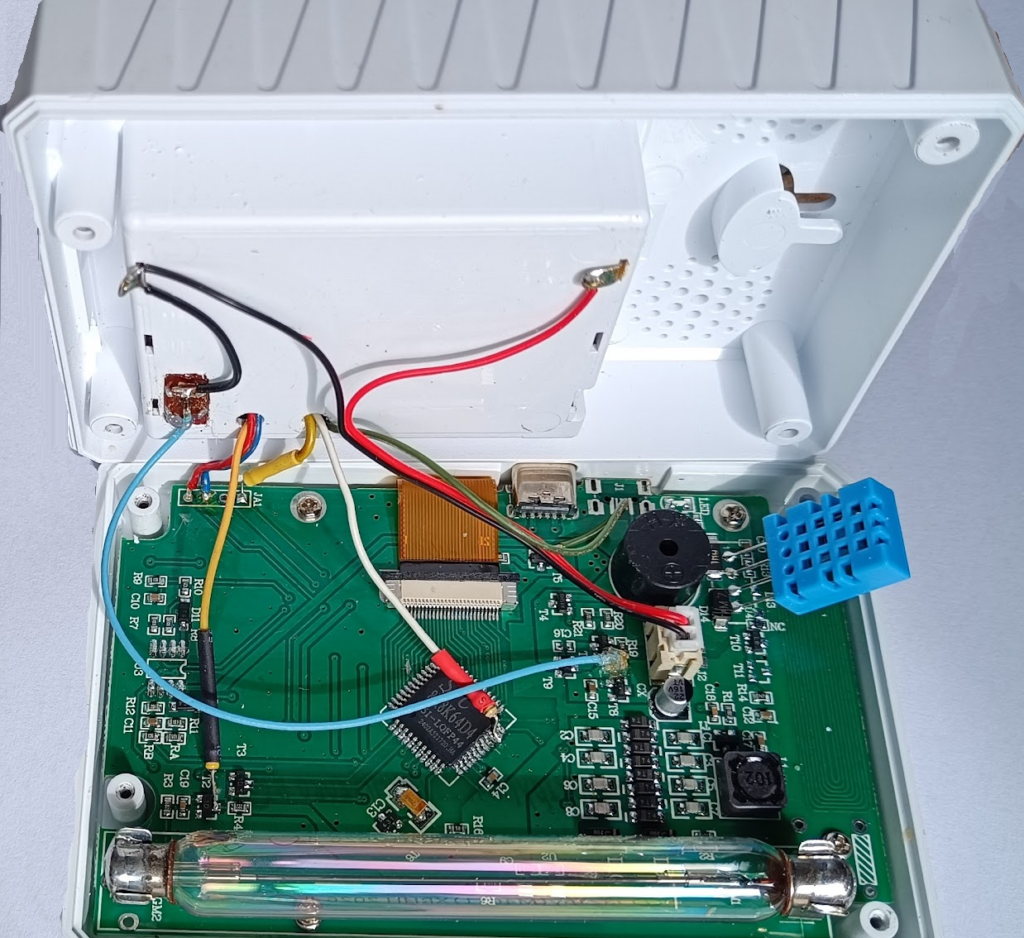

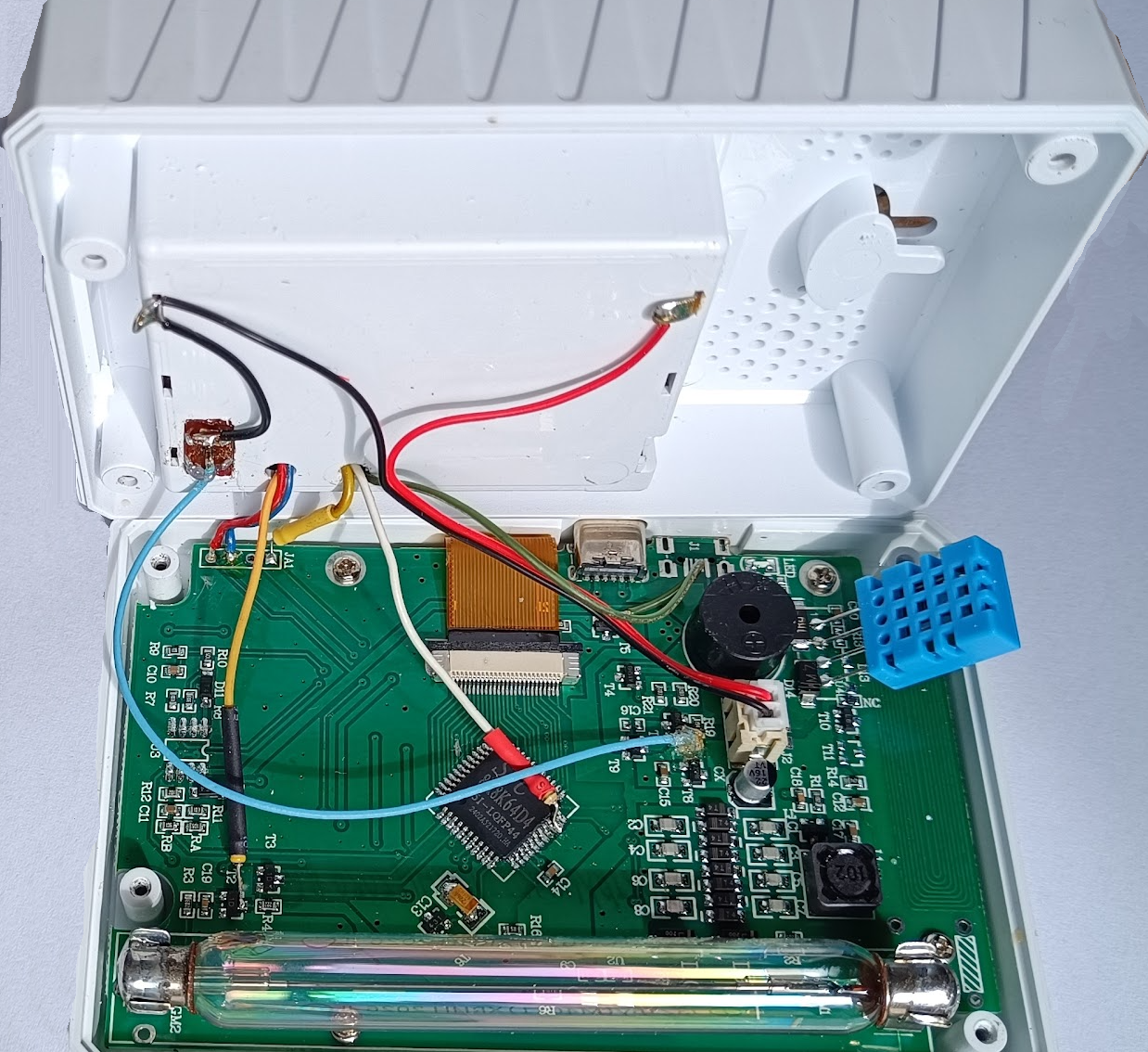

Tak od środka wygląda działający zmodyfikowany XR1pro

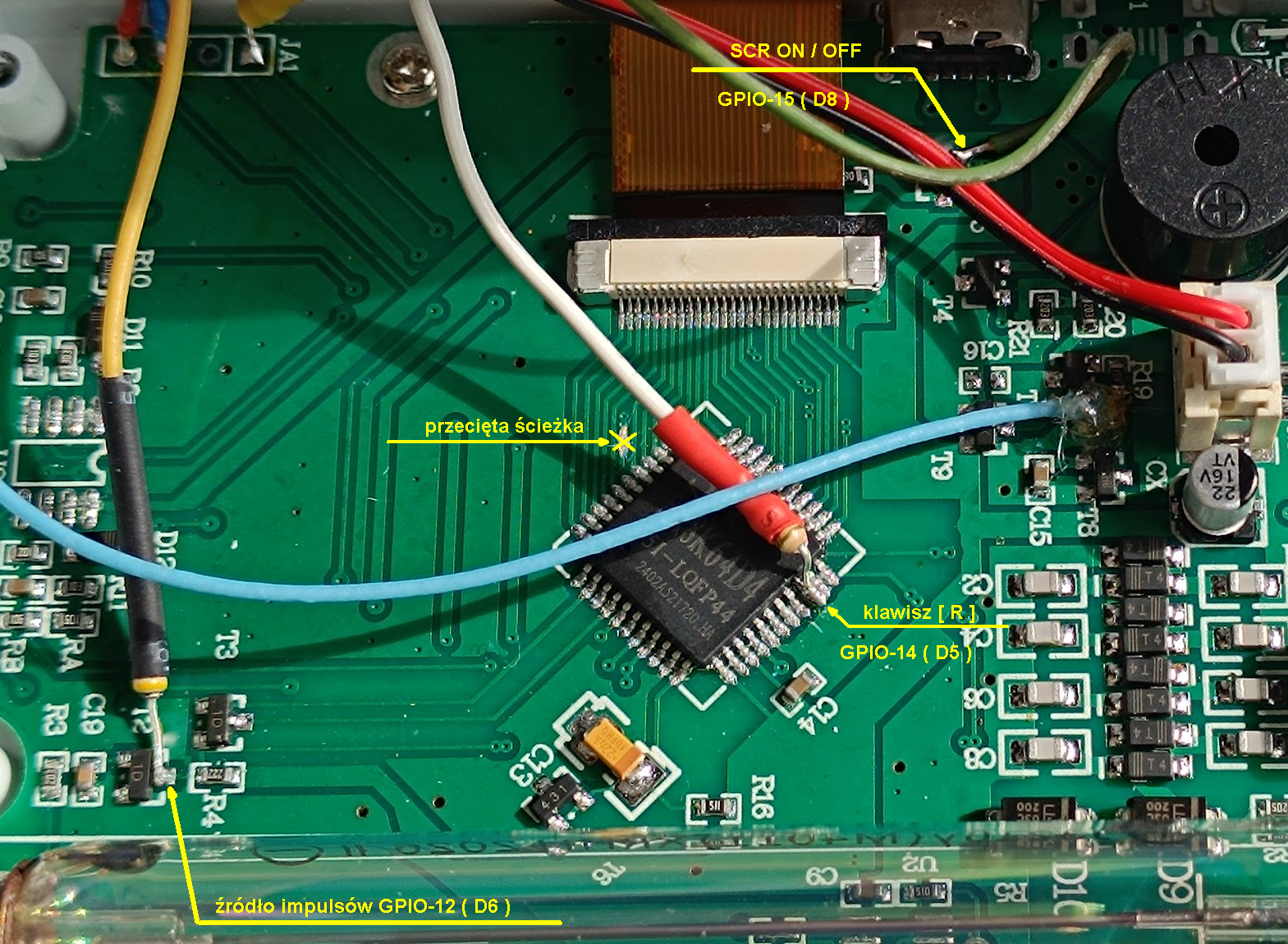

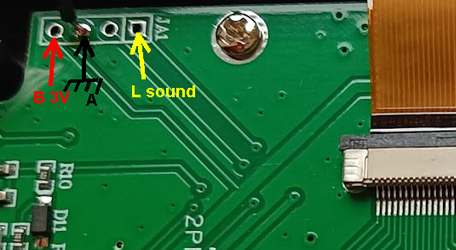

Punkty podłączeń

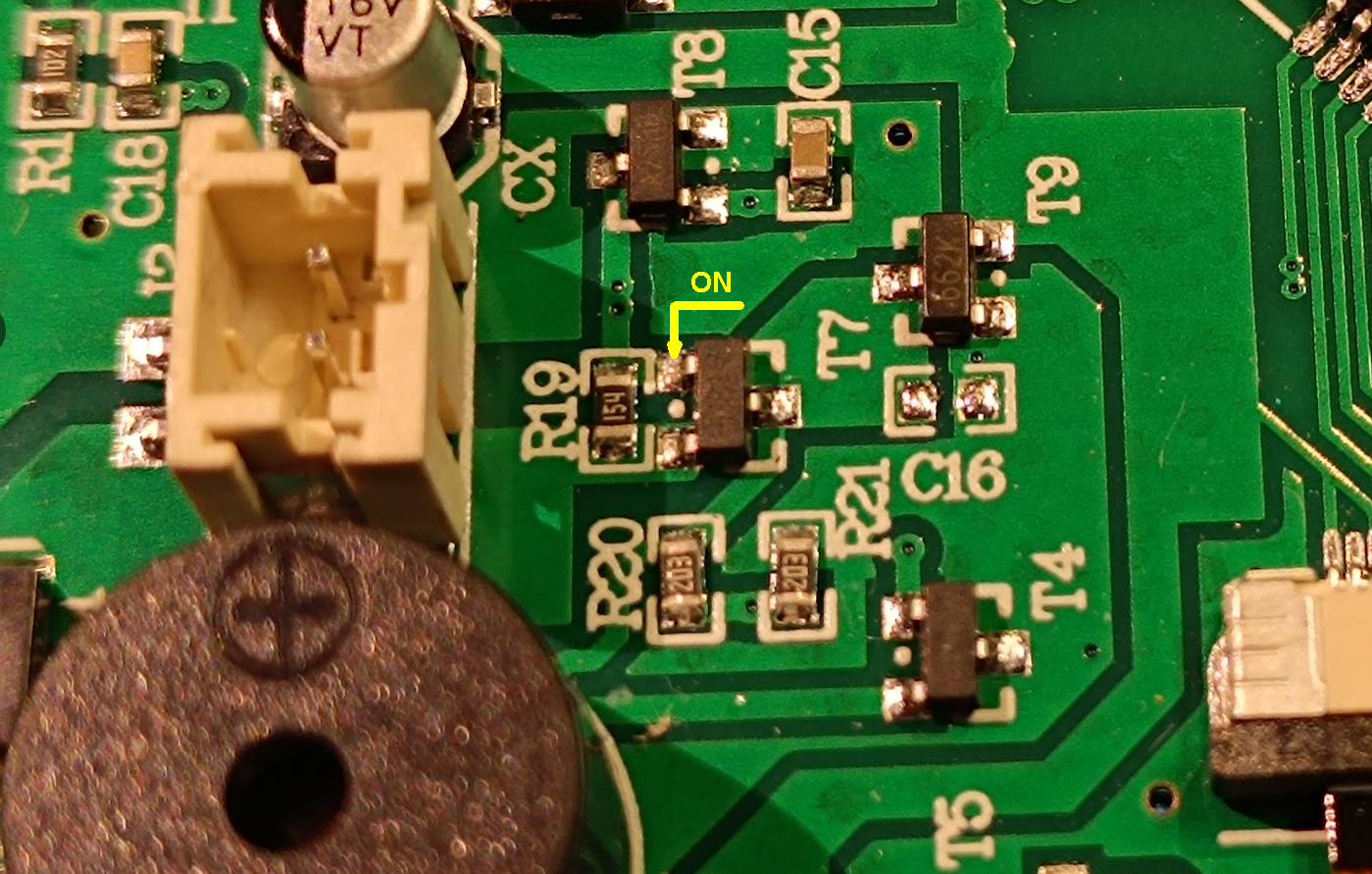

Pokazane miejsce gdzie opornik R19 łączy się z tranzystorem T7 jest galwanicznie połączone z przyciskiem ON. Jak ten punkt, podłączymy do masy to urządzenie się uruchamia.
Integracja z ESP

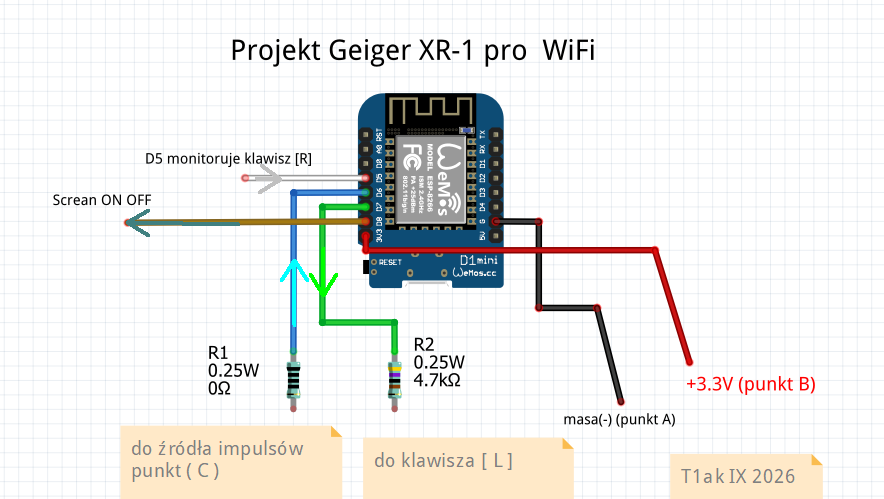

Sześć drucików łączy płytę główną z kontrolerem ESP8266
Oprogramowanie kontrolera ESP
Firmware EspEasy w wersji: ESP_Easy_mega_20260720_normal_ESP8266_4M1M_VCC Jul 20 2026 został tak skonfigurowany, że realizuje następujące funkcje:
- komunikacja WiFi
- wysyłanie zliczeń i stanu baterii na serwer z bazą danych
- wysyłanie danych informacyjnych przez MQTT
- autostart – polega na zmianie stanu GPIO-13 (D7) w czasie startu urządzenia co symuluje naciśnięcie klawisza [ L ]
- umożliwienie gaszenia podświetlenia ekranu klawiszem [ R ]
- automatyczne gaszenie ekranu po 5 minutach

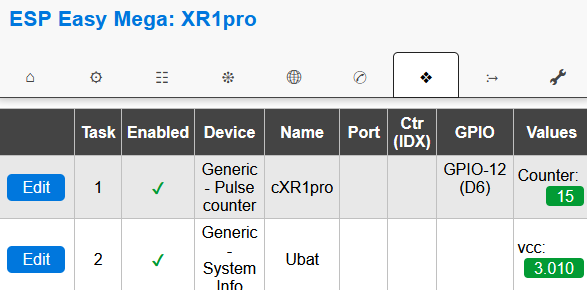

widok urządzeń na ekranie konfiguracyjnym ESP Easy
definicja kontrolerów
Rules ( skrypty zasady )

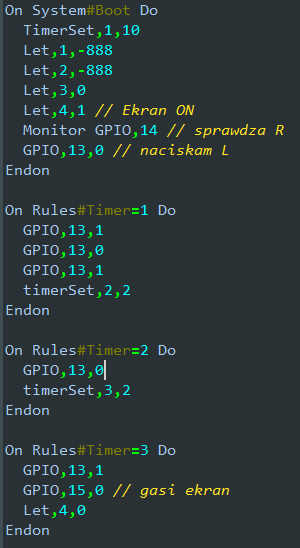

Ustawienia zmiennych , naciśnięcie klawisza [L] co uruchamia start urządzenia oraz wycisza głośnik, wyłączenie ekranu po uruchomieniu urządzenia
informacje wysyłane na serwer MQTT

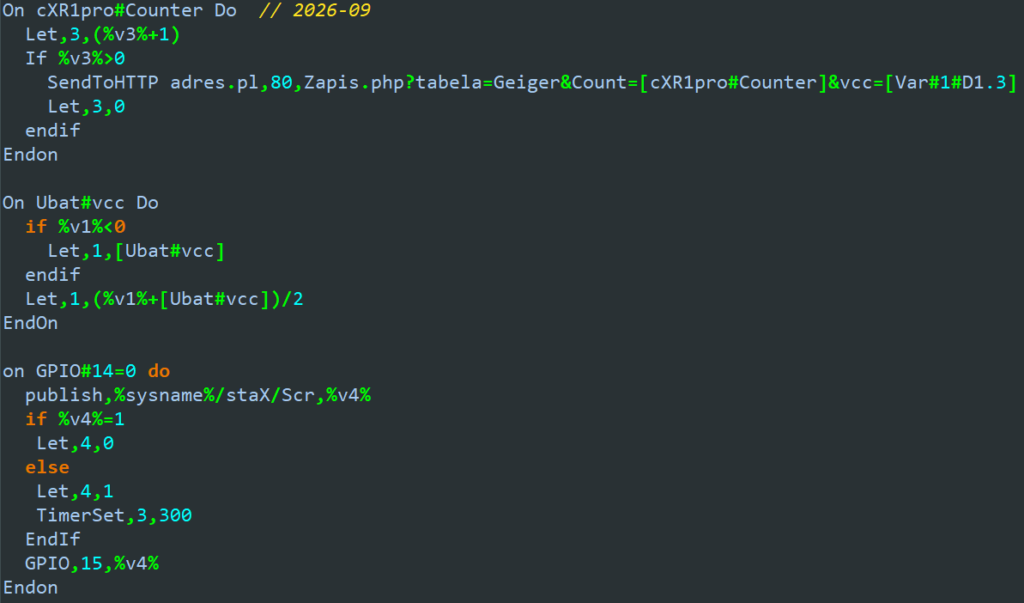

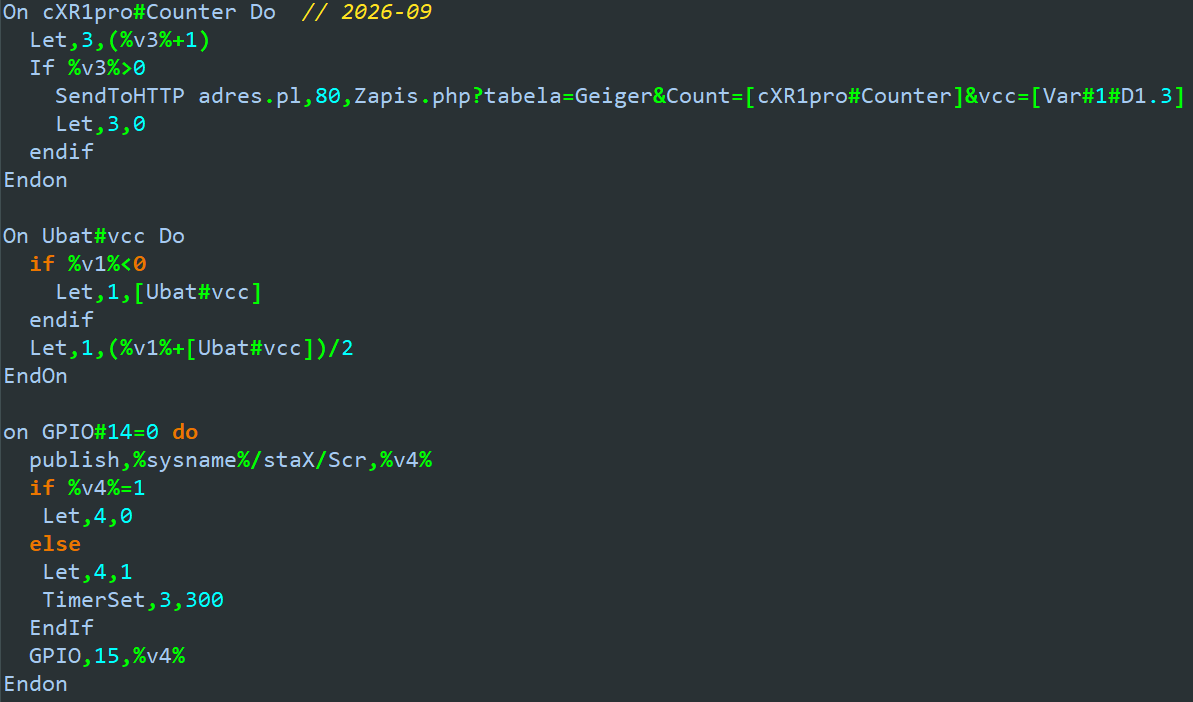

Komunikacja z bazą na serwerze (bez definiowania kontrolera), uśrednianie pomiarów napięcia baterii oraz procedura wykonawcza obsługi klawisza [R] czyli ekran ON/OFF oraz uaktywnianie timera gaszącego ekran po pięciu minutach
Podsumowanie
Wyniki monitorowania są tutaj: Wykresy XRpro
