Próba opisania wartości mocy i dawek promieniowania UV bazując na własnych pomiarach. Pomiarowe wartości mocy UV zostały znormalizowane do indeksu UVI jaki podają różne stacje pomiarowe: Stacje i wykresy
Przykładowe dane pomiarowe, które uzyskałem z własnych danych za pomocą zapytania:
SELECT FROM_UNIXTIME(floor(UNIX_TIMESTAMP(DCzas)/600)*600,’%H:%i’), avg(UVa) * 10
FROM Fiolet WHERE UVa<>-888 and DCzas>’2024-06-01′ group by 1
To zapytanie analizuje każdy dzień czerwca i lipca 2024 roku aż do aktualnej daty. Grupuje pomiary godzinowo w okresach 10 minutowych każdego dnia. Średnia moc w każdej minucie zawiera dane z każdego dnia wykonane w tej samej godzinie. Wykres jest „nałożeniem” wykresów z każdego dnia od 1 VI.

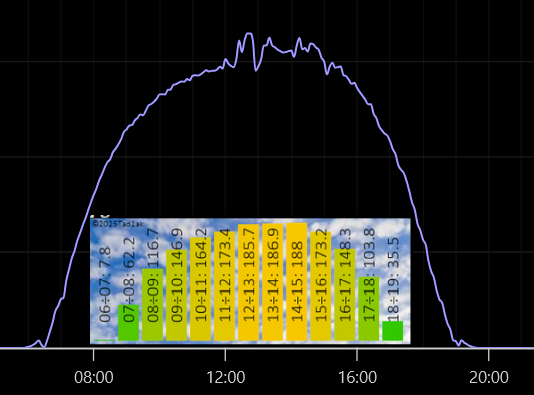

Pomiary Indeksu UV (mocy UV) wykonywane co 5 minut zostały uśrednione w okresach godzinnych. To w celu ułatwienia analizy i czytelności wykresu. Startowa godzina została ustalona na 11:00 a pomiary są z 26 VII 2024

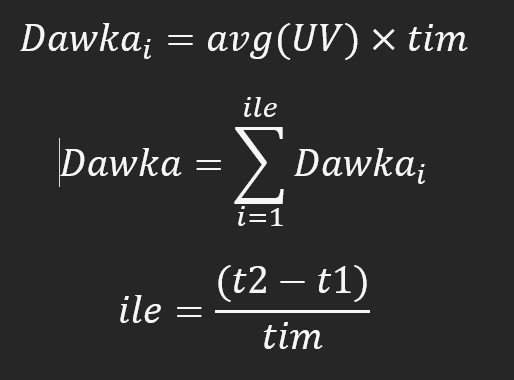

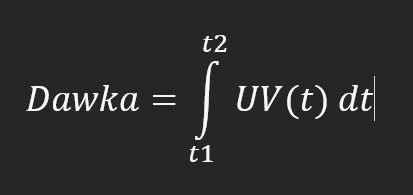

W celu kontrolowania dawki, taką funkcję jak na Rys.B poniżej można „całkować” sumując „słupki”. Trzeba założyć godzinę startową i zliczać do aktualnej godziny. Szkic zapytania SQL:
SELECT avg(UVa)*5 FROM Fiolet WHERE UVa<>-888 and DCzas>’2024-07-26 11:00′
Wykonując to zapytanie co kilka minut od godziny startowej możemy precyzyjnie określić moment kiedy osiągniemy tajemnicze 300 im ( indekso-minut )
Sumator ultrafioletu
Dla okolic Woźniki – Tarnowskie Góry – Strzybnica gdzie znajdują się stacje pomiaru UV jest możliwość kontroli dawki UV pod adresem: http://91.237.73.101/DawkiUV.php lub t1ak.ovh . Po uruchomieniu program przyjmuje aktualną godzinę startową i zaczyna sprawdzać co 10 sekund moc UVmax sumując ją co 10 minut. Źródła programu są do pobrania tu:
Link do uruchamiania programu można uzupełnić o godzinę startową wpisując np:
http://91.237.73.101/DawkiUV.php?Gstart=10:12
można też ustalić datę i godzinę startu wpisując np.:
t1ak.ovh/DawkiUV.php?DGstart=2024-08-10 12:25
Kalibracja
Pomiary Indeksu UV (mocy UV) wykonywane co 12 sek zostały uśrednione w okresach półgodzinnych. Efekt przekroczył moje oczekiwania chodzi o „gładkość” wykresu
Zgrupowanie dwumiesięczne daje możliwość kalibrowania czujnika bo nie ma wątpliwości jaka jest wartość maksymalna.
Jak widać fluktuacje pomiarów UV da się wygładzić uśredniając:
- z jednej stacji w tych samych godzinach np przez tydzień
- z wielu stacji na bieżąco
zacznę od dwóch swoich i zapraszam do współpracy.
Auto kalibracja
Jest pomysł jak uniknąć czasochłonnego i wnikliwego śledzenia pomiarów stacji „wzorcowych” w celu ustalenia właściwego współczynnika kalibracyjnego. Jak to zrobić ? informacji udzielam na maila 🙂
FAQs
Czy Rys.B zawiera dane z wielu stacji ?
Nie – to dane z jednej stacji, która uruchomiona w maju 2024 mierzy niezawodnie zasilana ze słońca. Uśrednianie pomiarów z wielu stacji pozwoli uzyskać dokładniejsze wyniki dla jednego miesiąca a może nawet tygodnia
Czy stosować avg czy sum ?
liczymy średnią i mnożymy przez ile minut trwa okres
Czy stosować avg czy sum ?
dla sumowania dawek w okresach stosuj sum
Dlaczego przy sumowaniu dawki jest sum(UVI)*5 ?
Przyjęło się gromadzić pomiary UVI w rekordach co 5 minut. Zapisana w bazie moc UVI obowiązuje przez 5 minut. Dla innej ilości minut zastosuj inny mnożnik np.: dla 10 minut x10
